水泥砂漿的施工有兩種方法。一是地面離心法。重要適同于DN400口徑以下的管道內(nèi)襯施工。二是地下噴涂法，重要實(shí)用于DN700口徑以上的管道在地下防腐施工。

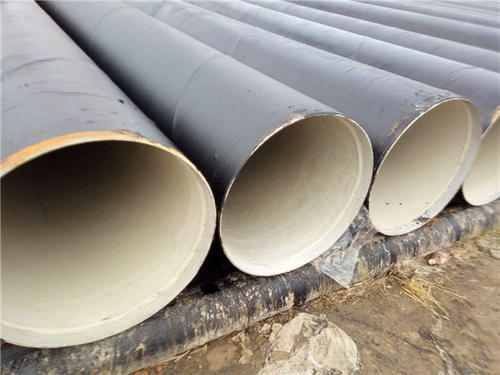

　　水泥沙漿襯里防腐鋼管分別為兩種材質(zhì)，砂漿對(duì)管道的粘合力怎樣？尤其是鋼管內(nèi)防腐層是否會(huì)在運(yùn)輸，安置等外力作用下脫落？即其機(jī)器強(qiáng)度怎樣？憑據(jù)外洋實(shí)行的數(shù)據(jù)可以證明其機(jī)器強(qiáng)度。鋼管在受外壓變形變扁平常，砂漿會(huì)產(chǎn)生“發(fā)狀”縫隙，但要砂漿從管壁上剝離卻黑白常困難的，在口徑DN800毫米壁厚為7.1毫米的鋼管上，截取一米長的管段，涂襯11毫米厚的砂漿涂層，當(dāng)扁平量7-8毫米時(shí)，可以看到“發(fā)狀”縫隙的出現(xiàn)。當(dāng)扁平量增長到50毫米時(shí)，縫隙漸漸增長到邊部全管段，實(shí)行結(jié)果，管徑1%的扁平量時(shí)產(chǎn)生“發(fā)狀”縫隙，當(dāng)扁平量為6-9%的場所，沙漿涂層開始傾圯，到達(dá)管徑30%時(shí)剝落。這在施工中是決不容許產(chǎn)生的。據(jù)測(cè)定，在DN1100管子上，*小扁平量為15毫米，DN1800管上為21毫米。由此可見，管徑的增大，產(chǎn)生縫隙的扁平量也隨之增大。

　　水泥沙漿襯里用平凡的水泥與肯定粗細(xì)的黃沙，添加劑，根據(jù)計(jì)劃的共同比，拌制成砂漿，通過專用的施工機(jī)器設(shè)置裝備部署，涂敷到管道內(nèi)壁上，形成肯定厚度的砂漿涂層，凝集后成為襯里。水泥砂漿襯里，依賴自身的聯(lián)協(xié)力與管道壁的支持，其布局勻稱致密，堅(jiān)固牢固，要是在沙漿外貌再涂刷環(huán)氧樹脂，其通水后的粗糙系數(shù)還可再低落。水泥砂漿襯里不但是物理性能上簡樸的隔絕屏蔽，而是通過水泥砂漿襯里的化學(xué)性能，掩護(hù)管道。砂漿層與管道聯(lián)合，在管壁層面形成一個(gè)PH值高達(dá)12的鈍化地區(qū)，通水后，水滲透水泥砂漿，富含堿性身分，使水到達(dá)管壁時(shí)不再具有腐化性。

　　水泥沙漿襯里有以下幾個(gè)顯著的長處：

　　1、制止管道內(nèi)壁腐化銹垢的產(chǎn)生，使管道恒久連結(jié)精良的輸水狀態(tài)，摩阻系數(shù)小。

　　2、由于襯里涂層的隔絕，水體不與金屬管道打仗，包管了水質(zhì)。

　　3、管道內(nèi)壁由水泥砂漿的防腐，防備了腐化穿孔，延伸了管道利用壽命。

　　4、水泥沙漿涂層的質(zhì)料取材方便，施工周期短，防腐結(jié)果好，低落管道工程的本錢。

　　鑒于水泥砂漿具有上述長處，其防腐的功效和經(jīng)濟(jì)性，被越來越多的海表里的工程技能部分承認(rèn)，海內(nèi)大中都會(huì)都利用水泥砂漿作為給水金屬管道內(nèi)防腐的重要受點(diǎn)。國度也為此訂定了水泥砂漿襯里的范例和質(zhì)量尺度。即CECS10：89。
